如何處理電機的過載故障？

2019-11-05 5577次

過載繼電器(熱或電子)

綜述：過載是電機中最常見的故障，如果電機吸收的電流增加或者出現熱效應，都有可能導致過載。相關標準的絕緣類別將電機發熱的環境溫度設置為40°C。如果超過這個范圍工作，會導致絕緣材料過早老化，縮短電機的使用壽命。

不過，應該注意：導致過熱的過載如果持續時間較短，并且不頻繁，那么不會馬上產生破壞效果。在這種情況下，不一定要停止電機的運轉，但是更好盡快恢復正常工作條件。

采取正確的保護措施防止發生過載，其重要性是顯而易見的：可以防止電機在過熱條件下工作，從而保證其正常的使用壽命。

通過如下保護確保操作的連續性：防止電機突然停止，在脫扣以后，在人和設備處于最安全的狀態下重新起動。

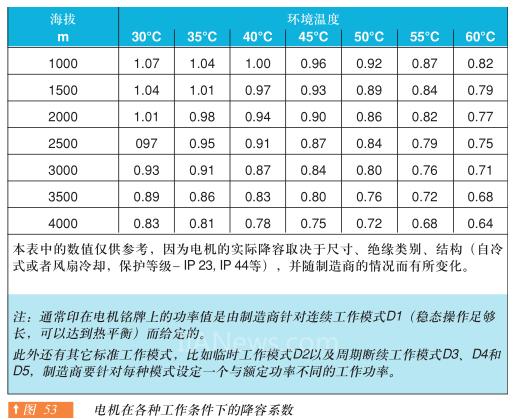

在確定電機操作規格(功率、電流)以及選擇合適的防過載保護功能時，比如考慮電機的實際操作條件(溫度、海拔和標準負載)(C 圖表53) 。降容值由電機制造商給出。


根據所需保護的等級，可以通過繼電器提供過載保護：

過載、熱(雙金屬)或電子繼電器，可以針對以下方面提供級別更低的保護：

過載，通過控制每相吸收的電流

相不平衡或缺相，通過差值設備

正溫度系數(PTC)熱敏電阻探測繼電器

過轉矩繼電器

多功能繼電器

過載繼電器(熱或電子)

請注意：

保護繼電器不會將電路斷開。它會在出現故障電流的情況下打開具有所需分斷容量的斷路設備，通常為接觸器。

因此，保護繼電器中與接觸器線圈串聯安裝了一個故障觸點( NC )。

這些繼電器保護電機免受過載影響，但是它們必須能夠承受起動時的臨時過載，確保只在起動時間過長的情況下脫扣。

不同用途的電機有不同的起動時間，其范圍從幾秒鐘(空載起動、低阻力矩等)到幾十秒(高阻力矩、驅動負載高慣性等)。

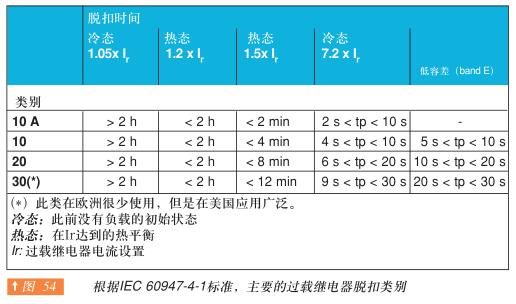

為了讓繼電器適應不同的起動時間，IEC60947-4-1標準規定了若干種過載繼電器類別，每種都定義了相應的脫扣時間 (C 圖表54) 。


應該根據電機的額定電流以及估算的起動時間來選擇繼電器的尺寸。

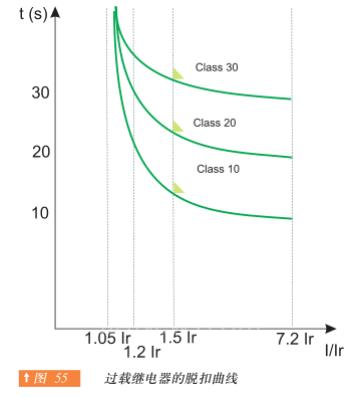

左圖曲線 (C 圖55) 給出了與時間和電流設置值(Ir的倍數)相關的使用限制條件。


這些繼電器除了一些電子部件之外，還有一個熱記憶設備(由制造商標明)，可以通過如下方式連接：

與負載串聯，在大功率情況下，可以連到與負載串聯的換流器上。
